مشکلات رایج روتاری جوینت ها

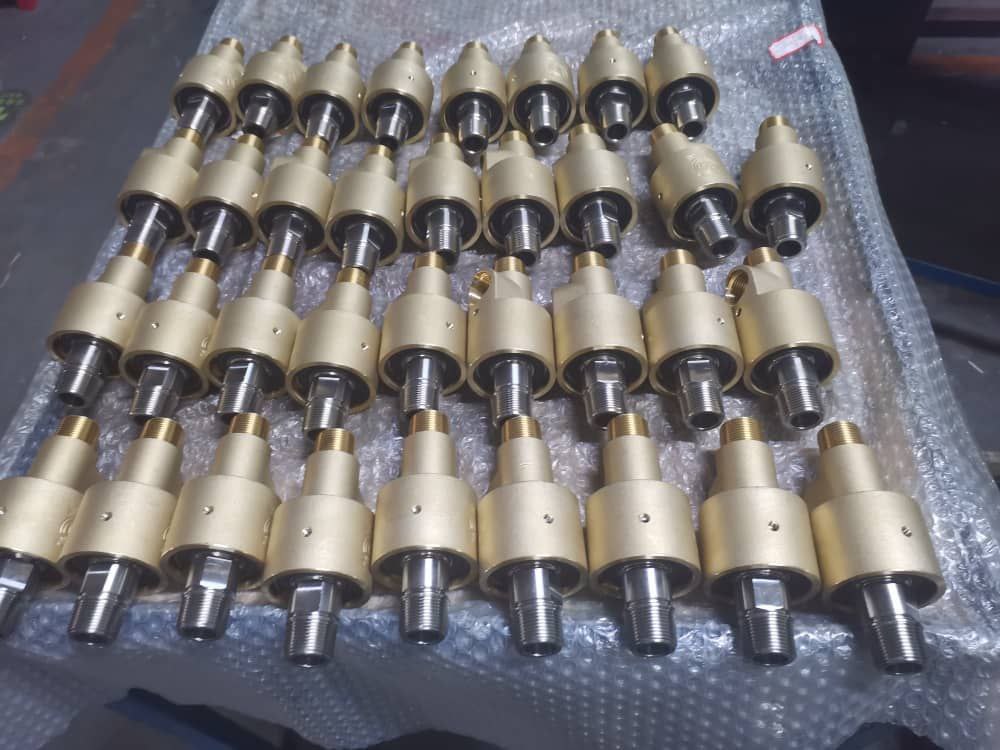

روتاری جوینت (Rotary Joint) صرفاً یک قطعه مکانیکی نیست؛ بلکه قلب تپنده بسیاری از فرآیندهای صنعتی مدرن است که در آن‌ها انتقال سیال به ماشین‌آلات دوار، امری حیاتی و غیرقابل‌جایگزین محسوب می‌شود. توقف عملکرد این قطعه یک اختلال جزئی نیست، بلکه تهدیدی مستقیم برای تداوم تولید، ایمنی و سودآوری سازمان شماست. با وجود طراحی‌های مهندسی‌شده و مستحکم، این قطعات در برابر مجموعه‌ای از خرابی‌ها آسیب‌پذیر هستند که می‌توانند به توقف‌های پرهزینه و تعمیرات پیچیده منجر شوند. درک مشکلات رایج روتاری جوینت ها اولین گام برای غلبه بر آن‌هاست. این مقاله به عنوان یک راهنمای تخصصی و جامع، نه‌تنها به تشخیص این مشکلات می‌پردازد، بلکه با تحلیل ریشه‌ای علل آن‌ها، یک چارچوب استراتژیک برای پیشگیری، انتخاب هوشمندانه و نگهداری اصولی ارائه می‌دهد تا سرمایه‌گذاری شما به حداکثر بازدهی برسد.

روتاری جوینت: تشریح عملکرد، اجزا و کاربردهای کلیدی

برای درک عمیق‌تر چالش‌های مرتبط با این قطعه، ابتدا باید با ماهیت، ساختار و گستره کاربرد آن آشنا شویم.

تعریف و مکانیزم عملکرد

روتاری جوینت یک ابزار مکانیکی دقیق است که یک اتصال آب‌بندی‌شده بین یک لوله ثابت (منبع تأمین سیال) و یک بخش دوار (مانند یک درام، سیلندر یا اسپیندل) ایجاد می‌کند. این مکانیزم به سیالاتی مانند آب، بخار، هوا، روغن هیدرولیک یا خنک‌کننده اجازه می‌دهد تا بدون نشتی، از بخش ثابت به بخش متحرک منتقل شوند. عملکرد اصلی آن بر پایه دو جزء کلیدی استوار است: یک پوسته ثابت که به منبع سیال متصل است و یک شفت (روتور) که همراه با ماشین‌آلات می‌چرخد. اجزای حیاتی مانند بلبرینگ‌ها و آب‌بندها، چرخش روان و جلوگیری از نشتی را تضمین می‌کنند.

اجزای اصلی و نقش هرکدام

• پوسته (Housing): بخش ثابت که تمام اجزای داخلی را در بر می‌گیرد و به لوله‌کشی متصل می‌شود.
• شفت (Shaft/Rotor): بخش دوار که سیال را به درون ماشین منتقل می‌کند.
• بلبرینگ‌ها (Bearings): امکان چرخش روان و کم‌اصطکاک شفت درون پوسته را فراهم می‌کنند.
• آب‌بندها (Seals): مهم‌ترین جزء که از نشت سیال به بیرون جلوگیری می‌کند و عملکرد صحیح کل سیستم به کیفیت آن وابسته است.

گستره کاربرد در صنایع مختلف

روتاری جوینت‌ها در طیف وسیعی از صنایع نقشی حیاتی ایفا می‌کنند که نشان‌دهنده اهمیت آن‌هاست:

• ساخت و تولید: خنک‌کاری اسپیندل در ماشین‌های CNC و میزهای دوار.
• صنایع فرآیندی: انتقال بخار به سیلندرهای خشک‌کن در صنعت کاغذ، انتقال روغن داغ در صنایع نساجی و لاستیک، و خنک‌کاری در خطوط تولید فولاد.
• خودروسازی: بازوهای رباتیک در خطوط مونتاژ و سیستم‌های تست ترمز.
• انرژی: کنترل زاویه پره در توربین‌های بادی و انتقال سیالات هیدرولیک در وینچ‌های دریایی.
• پزشکی: سیستم‌های خنک‌کننده در دستگاه‌های MRI و CT Scan.

در هر یک از این کاربردها، روتاری جوینت فقط یک اتصال‌دهنده نیست، بلکه یک توانمندساز فرآیند است. خرابی آن به معنای توقف کامل یک عملیات کلیدی است.

طبقه‌بندی انواع روتاری جوینت: راهنمای انتخاب بر اساس کاربرد

انتخاب صحیح روتاری جوینت اولین خط دفاعی در برابر خرابی‌های آتی است. این قطعات عمدتاً بر اساس نوع سیال و تعداد مسیرهای جریان طبقه‌بندی می‌شوند.

دسته‌بندی بر اساس سیال

• روتاری جوینت پنوماتیک (Pneumatic): برای انتقال هوا، گازهای دیگر و یا ایجاد خلأ (وکیوم) طراحی شده و در سیستم‌های اتوماسیون و کلاچ‌های بادی کاربرد فراوان دارد.
• روتاری جوینت هیدرولیک (Hydraulic): مخصوص انتقال روغن هیدرولیک تحت فشارهای بسیار بالا؛ در ماشین‌آلات سنگین مانند بیل‌های مکانیکی و پرس‌های صنعتی ضروری است.
• روتاری جوینت بخار و روغن داغ (Steam & Thermal Oil): برای کاربردهای با دمای بالا ساخته شده و متریال بدنه و آب‌بندهای آن باید مقاومت حرارتی فوق‌العاده‌ای داشته باشند.
• روتاری جوینت آب و خنک‌کننده (Water & Coolant): برای فرآیندهای گرمایشی و سرمایشی استفاده می‌شود و انتخاب متریال مقاوم در برابر خوردگی در آن اهمیت ویژه‌ای دارد.

دسته‌بندی بر اساس تعداد مسیر

• تک‌مسیره (Single-Passage): برای انتقال یک نوع سیال در یک جهت (ورودی یا خروجی) استفاده می‌شود.
• چندمسیره (Multi-Passage): امکان انتقال همزمان چند سیال مختلف یا ایجاد یک حلقه رفت‌وبرگشت (مانند گرمایش و سرمایش همزمان) را در یک واحد فراهم می‌کند.

جدول مقایسه انواع روتاری جوینت

این جدول به شما کمک می‌کند تا با یک نگاه، بهترین گزینه را برای نیاز خود بیابید.

نوع (Type)	سیال اصلی (Primary Media)	کاربرد شاخص (Key Application)	مزایا (Advantages)	ملاحظات کلیدی/معایب (Key Considerations/Disadvantages)
پنوماتیک (Pneumatic)	هوا، گاز، وکیوم (Air, Gas, Vacuum)	اتوماسیون، کلاچ‌های بادی (Automation, Air Clutches)	سرعت بالا، طراحی فشرده (High Speed, Compact)	حساس به آلودگی هوا، آب‌بندی خاص برای وکیوم (Sensitive to air contamination, special sealing for vacuum)
هیدرولیک (Hydraulic)	روغن هیدرولیک (Hydraulic Oil)	ماشین‌آلات سنگین، پرس‌ها (Heavy Machinery, Presses)	تحمل فشار بسیار بالا (Very High-Pressure Tolerance)	سرعت دورانی محدود، نیاز به آب‌بندی دقیق (Limited rotational speed, requires precise sealing)
بخار (Steam)	بخار اشباع/داغ (Saturated/Hot Steam)	صنایع کاغذ، نساجی، لاستیک (Paper, Textile, Rubber Industries)	مقاومت حرارتی بالا (High Thermal Resistance)	خطر ایمنی بالا در صورت نشتی، نیاز به متریال خاص (High safety risk if leaks, requires special materials)
آب/خنک‌کننده (Water/Coolant)	آب، گلیکول، آب صابون (Water, Glycol, Coolant)	خنک‌کاری اسپیندل CNC، رول‌های سرمایشی (CNC Spindle Cooling, Cooling Rolls)	انتقال حرارت عالی (Excellent Heat Transfer)	ریسک خوردگی بالا، نیاز به فیلتراسیون (High corrosion risk, requires filtration)
روغن داغ (Thermal Oil)	روغن‌های انتقال حرارت (Thermal Transfer Oils)	کلندرها، میکسرها، خشک‌کن‌ها (Calenders, Mixers, Dryers)	عملکرد پایدار در دمای بالا (Stable high-temp performance)	خطر اکسیداسیون روغن و تشکیل کک (Risk of oil oxidation and coke formation)

تحلیل عمیق مشکلات رایج روتاری جوینت ها و راهکارهای پیشگیری

این بخش به هسته اصلی بحث، یعنی شناسایی و مقابله با مشکلات رایج روتاری جوینت ها می‌پردازد. درک این نکته ضروری است که این مشکلات اغلب به صورت زنجیروار به یکدیگر مرتبط هستند.

نشتی آب‌بند: شایع‌ترین و پرهزینه‌ترین مشکل

نشتی، متداول‌ترین نشانه خرابی است. اگرچه برخی از طراحی‌ها برای روانکاری دارای نشتی کنترل‌شده و جزئی هستند، اما هرگونه نشت غیرعادی و فزاینده یک زنگ خطر جدی است.

• علل:
  1. سایش طبیعی: آب‌بندها قطعات مصرفی هستند و به مرور زمان در اثر اصطکاک، فشار و دما فرسوده می‌شوند.
  2. انتخاب متریال نامناسب: استفاده از آب‌بندی که با دما یا خواص شیمیایی سیال سازگار نیست، باعث تخریب سریع آن می‌شود.
  3. آلودگی سیال: ذرات ساینده مانند زنگار یا رسوبات در سیال، مانند سنباده روی سطوح آب‌بند عمل کرده و باعث سایش زودرس می‌شوند.
  4. کارکرد خشک (Dry Running): بسیاری از آب‌بندها برای روانکاری به خود سیال متکی هستند و کار کردن بدون جریان سیال می‌تواند آن‌ها را نابود کند.
• راهکارها: انتخاب متریال آب‌بند متناسب با شرایط کاری، فیلتراسیون منظم سیال و اطمینان از عدم کارکرد خشک دستگاه.

خرابی بلبرینگ: نویز، لرزش و توقف ناگهانی

علائم خرابی بلبرینگ معمولاً با صدای غیرعادی (خراشیدگی)، لرزش یا افزایش مقاومت در برابر چرخش خود را نشان می‌دهد.

• علل:
  1. روانکاری ناکافی یا نامناسب: اصلی‌ترین دلیل خرابی بلبرینگ. استفاده از گریس‌های ناسازگار می‌تواند باعث جدا شدن روغن از پایه غلیظ‌کننده و از بین رفتن خاصیت روانکاری شود.
  2. آلودگی: ورود گرد و غبار یا ذرات خارجی به محفظه بلبرینگ.
  3. بارگذاری اضافی: اعمال بارهای محوری یا شعاعی بیش از حد به پوسته روتاری جوینت (مثلاً آویزان کردن شلنگ‌ها یا استفاده از آن به عنوان تکیه‌گاه).
• راهکارها: پیروی دقیق از برنامه و نوع روانکاری توصیه‌شده توسط سازنده، محافظت از بلبرینگ‌ها در برابر آلودگی و عدم اعمال هرگونه بار خارجی به بدنه جوینت.

نصب و تراز نادرست: ریشه بسیاری از خرابی‌های زنجیره‌ای

این مورد یکی از مخرب‌ترین خطاهای کاربری است که استرس ناهمگونی را به کل مجموعه تحمیل می‌کند.

• علل: عدم پیروی از دستورالعمل سازنده، گشتاور نامناسب پیچ‌ها، و عدم هم‌راستایی بین شفت روتاری جوینت و محور ماشین. استفاده از لوله‌کشی سخت به جای شلنگ‌های انعطکاف‌پذیر یک اشتباه رایج و مهلک است که لرزش و انبساط حرارتی ماشین را مستقیماً به جوینت منتقل می‌کند.
• راهکارها: مطالعه دقیق دفترچه راهنمای نصب، استفاده از ابزار مناسب، بررسی تراز بودن و همیشه استفاده از شلنگ‌های انعطاف‌پذیر برای جذب تنش‌ها.

یک نکته کلیدی، درک اثر آبشاری خرابی‌ها است. این مشکلات مجزا نیستند. برای مثال، نصب نادرست منجر به عدم تراز بودن می‌شود. عدم تراز بودن، بار جانبی به بلبرینگ‌ها وارد کرده و باعث خرابی زودرس و ایجاد لرزش می‌شود. این لرزش به نوبه خود باعث سایش نامنظم آب‌بندها و در نهایت، نشتی می‌گردد. بنابراین، یک تکنسین هنگام مواجهه با نشتی (علامت)، باید به دنبال علت ریشه‌ای (مانند عدم هم‌راستایی) بگردد، نه اینکه صرفاً آب‌بند را تعویض کند. پرداختن به ریشه این زنجیره، کلید حل پایدار مشکلات رایج روتاری جوینت ها است.

راهنمای خرید و نگهداری هوشمندانه: سرمایه‌گذاری در طول عمر تجهیز

با انتخاب درست و نگهداری پیشگیرانه، می‌توانید از بروز بسیاری از مشکلات جلوگیری کنید.

چک‌لیست خرید روتاری جوینت

پیش از خرید، این پارامترهای حیاتی را مشخص کنید:

1. نوع سیال: مهم‌ترین فاکتور.
2. فشار کاری: حداقل و حداکثر فشار سیستم.
3. دمای کاری: برای انتخاب جنس بدنه و آب‌بندها.
4. سرعت چرخش (RPM): سرعت‌های بالا نیازمند طراحی‌های خاص بلبرینگ و آب‌بندی هستند.
5. تعداد و سایز مسیرها: برای تعیین نرخ جریان و پیچیدگی.
6. جنس بدنه و آب‌بند: باید با سیال و محیط کاری سازگار باشد.

اصول کلیدی نگهداری و استفاده

نگهداری، یک اقدام واکنشی برای تعمیر نیست، بلکه یک استراتژی پیشگیرانه برای مدیریت ریسک و تضمین تداوم تولید است.

• بازرسی‌های دوره‌ای: به دنبال علائم هشداردهنده اولیه مانند نشتی‌های کوچک، صداهای غیرعادی یا لرزش باشید.
• روانکاری صحیح: از روانکار مناسب، به مقدار مناسب و در فواصل زمانی صحیح استفاده کنید.
• تمیز نگه داشتن: از ورود آلودگی به داخل جوینت در حین انبارداری و کار جلوگیری کنید.
• استفاده از شلنگ‌های انعطاف‌پذیر: این یک اصل غیرقابل‌مذاکره برای جلوگیری از اعمال بار اضافی است.

برای مستندسازی بازرسی‌ها و ثبت وضعیت تجهیز، می‌توانید از عکس‌برداری استفاده کنید. یادگیری تکنیک‌های صحیح عکاسی صنعتی و استفاده از یک آموزش بهینه سازی تصاویر رایگان می‌تواند به شما در ایجاد گزارش‌های بصری واضح و کارآمد کمک کند تا روند فرسودگی قطعات را بهتر رصد کنید. سرمایه‌گذاری در نگهداری پیشگیرانه، از هزینه‌های گزاف توقف تولید که ناشی از مشکلات رایج روتاری جوینت ها است، جلوگیری می‌کند.

سوالات متداول (FAQ)

1. چرا روتاری جوینت جدید من دچار نشتی شده است؟
   به احتمال زیاد به دلیل نصب نادرست، تراز نبودن، یا استفاده از لوله‌کشی سخت به جای شلنگ انعطاف‌پذیر است. این موارد باعث ایجاد بار اضافی روی آب‌بندها شده و منجر به نشتی زودهنگام می‌شود.
2. آیا می‌توان از یک روتاری جوینت برای سیالات مختلف استفاده کرد؟
   خیر. هر روتاری جوینت برای سیال، فشار و دمای مشخصی طراحی شده است. استفاده از سیال ناسازگار می‌تواند به آب‌بندها و اجزای داخلی آسیب جدی وارد کند.
3. هر چند وقت یکبار باید روتاری جوینت را سرویس کرد؟
   این موضوع به شرایط کاری (سرعت، دما، فشار) بستگی دارد. بهترین راه، پیروی از دستورالعمل سازنده و ایجاد یک برنامه بازرسی منظم برای شناسایی علائم اولیه فرسودگی مانند نویز یا نشتی جزئی است.

جمع‌بندی: سرمایه‌گذاری روی کیفیت برای پیشگیری از مشکلات رایج روتاری جوینت ها

همانطور که بررسی شد، روتاری جوینت‌ها نقشی حیاتی در صنایع دارند و مشکلات آن‌ها اغلب به صورت زنجیره‌ای به هم مرتبط هستند. کلید دستیابی به عملکرد پایدار و بدون توقف، در سه حوزه نهفته است: انتخاب صحیح بر اساس شرایط کاری، نصب دقیق و اصولی، و مهم‌تر از همه، نگهداری پیشگیرانه. اگرچه یک روتاری جوینت باکیفیت ممکن است هزینه اولیه بالاتری داشته باشد، اما این یک سرمایه‌گذاری بلندمدت در جلوگیری از هزینه‌های بسیار سنگین‌تر توقف تولید و تعمیرات روتاری جوینت اضطراری است. تمرکز بر «هزینه کل مالکیت» (TCO) به جای «قیمت خرید»، نگاهی هوشمندانه و استراتژیک است.

تجربیات شما در مواجهه با مشکلات رایج روتاری جوینت ها چه بوده است؟ آیا راهکار دیگری برای پیشگیری از این چالش‌ها می‌شناسید؟ نظرات و سوالات خود را در بخش کامنت‌ها با ما و دیگران به اشتراک بگذارید.
