روتاری جوینت دستگاه پرس یکی از حیاتیترین و در عین حال نادیدهگرفتهشدهترین قطعات در ماشینآلات صنعتی مدرن است. این قطعه مهندسیشده و دقیق، مانند قلبی تپنده، وظیفه انتقال بیوقفه سیالات (مانند روغن هیدرولیک، بخار داغ یا هوا) از یک منبع ثابت به بخشهای دوار و متحرک دستگاه را بر عهده دارد. خرابی این قطعه کوچک میتواند به توقف کامل خط تولید و زیانهای هنگفت منجر شود. از این رو، انتخاب، نصب و نگهداری صحیح آن یک تصمیم استراتژیک برای تضمین بهرهوری و پایداری عملیات صنعتی است. در این راهنمای جامع، به عنوان متخصصان این حوزه، شما را با تمام جنبههای کلیدی این قطعه، از ساختار و انواع آن گرفته تا نکات خرید و نگهداری، آشنا میکنیم تا با دیدی باز و اطلاعاتی کامل، بهترین انتخاب را برای نیازهای خود داشته باشید.
روتاری جوینت دستگاه پرس چیست و چگونه کار میکند؟
روتاری جوینت (Rotary Joint) که با نامهایی چون مفصل چرخشی یا یونیون دوار نیز شناخته میشود، یک ابزار مکانیکی دقیق برای ایجاد یک اتصال آببند بین یک لوله ثابت و یک قطعه در حال چرخش است. تصور کنید در یک دستگاه پرس هیدرولیک، نیاز است که روغن تحت فشار بالا به یک سیلندر دوار منتقل شود. روتاری جوینت دستگاه پرس دقیقاً همین کار را انجام میدهد؛ بدون آنکه نشتی رخ دهد یا در حرکت دورانی اختلالی ایجاد شود.
اجزای اصلی این قطعه عبارتند از:
- بدنه (Housing): بخش ثابت که به منبع سیال متصل است و اجزای داخلی را در بر میگیرد.
- شفت (Shaft): بخش دوار که به قطعه متحرک ماشین (مانند غلطک یا سیلندر) متصل میشود و همراه با آن میچرخد.
- سیستم آببندی (Seals): مهمترین و حساسترین بخش روتاری جوینت است. این سیستم که معمولاً از ترکیباتی مانند کربن-گرافیت یا سرامیک ساخته میشود، از نشت سیال در حین چرخش جلوگیری میکند و عملکرد آن مستقیماً بر طول عمر و کارایی قطعه تأثیرگذار است.
- یاتاقانها (Bearings): وظیفه پشتیبانی از شفت دوار و تسهیل چرخش روان آن را بر عهده دارند و به تحمل بارهای شعاعی و محوری کمک میکنند.
کاربردهای کلیدی روتاری جوینت در انواع دستگاههای پرس
این قطعه بر اساس نوع سیال و شرایط کاری، در انواع مختلف دستگاههای پرس صنعتی به کار میرود. درک این کاربردها به شما کمک میکند تا نیاز خود را دقیقتر شناسایی کنید:
- پرسهای هیدرولیک: در این دستگاهها، از روتاری جوینت هیدرولیک برای انتقال روغن با فشار بسیار بالا به سیلندرها و عملگرهای دوار استفاده میشود. این فرآیند برای کنترل دقیق حرکت و اعمال نیروی پرس ضروری است.
- پرسهای داغ (Hot Press): در صنایعی مانند تولید تخته فشرده، لمینت و لاستیک، از پرسهای داغ استفاده میشود. در اینجا، روتاری جوینت دستگاه پرس وظیفه انتقال سیالات حرارتی مانند بخار یا روغن داغ را به صفحات (Platens) یا غلطکهای دوار برای گرم کردن مواد بر عهده دارد.
- پرسهای پنوماتیک: برای انتقال هوای فشرده یا ایجاد خلاء در سیستمهای کلمپینگ، کنترل و اتوماسیون دستگاههای پرس، از روتاری جوینتهای پنوماتیک استفاده میشود.

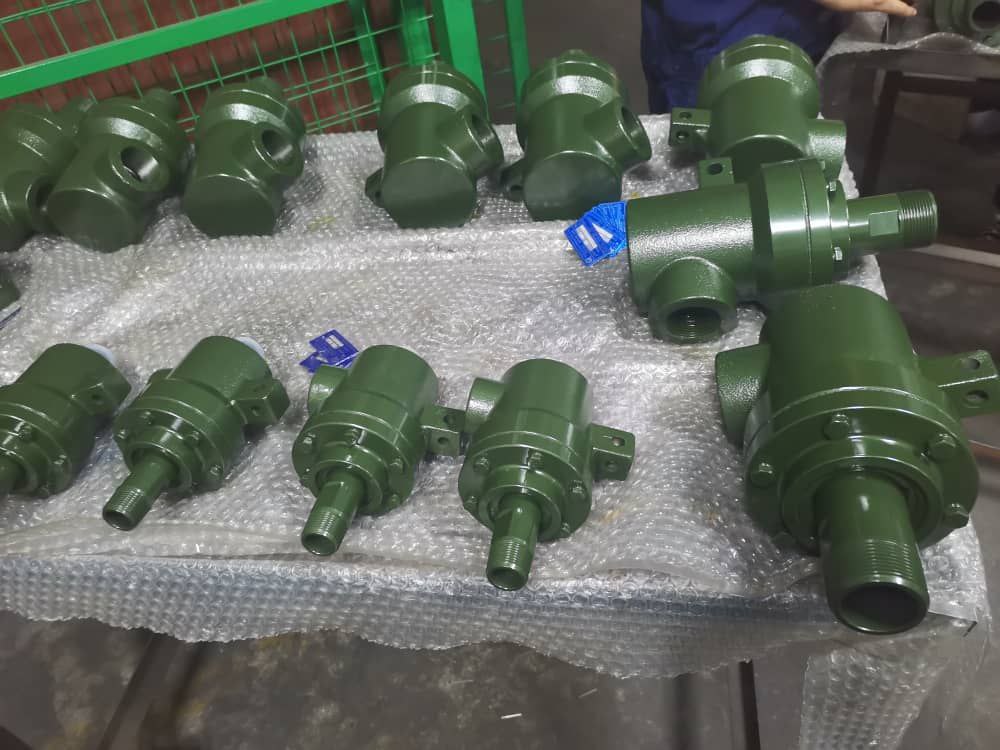

انواع روتاری جوینت دستگاه پرس و مقایسه آنها
انتخاب نوع صحیح روتاری جوینت به طور مستقیم به نوع سیال، فشار، دما و سرعت چرخش دستگاه شما بستگی دارد. در جدول زیر، انواع اصلی مورد استفاده در دستگاههای پرس را با یکدیگر مقایسه کردهایم:
| نوع روتاری جوینت | سیال اصلی | محدوده فشار کاری | محدوده دمای کاری | کاربرد کلیدی در دستگاه پرس | ملاحظات طراحی |
| هیدرولیک فشار قوی | روغن هیدرولیک | بسیار بالا (تا ۳۰۰ بار و بیشتر) | متوسط (تا ۹۰ درجه سانتیگراد) | فعالسازی سیلندرهای اصلی پرس هیدرولیک | آببندی مقاوم در برابر فشار، یاتاقانهای قدرتمند |
| بخار و روغن داغ | بخار اشباع، روغن داغ | متوسط (معمولاً ۱۰ تا ۲۰ بار) | بسیار بالا (تا ۲۳۰ درجه سانتیگراد و بیشتر) | گرمایش صفحات در پرسهای داغ (صنایع چوب، لمینت) | مقاومت حرارتی بالا، آببندی گرافیتی/کربنی |
| پنوماتیک (هوا/وکیوم) | هوای فشرده، خلاء | پایین تا متوسط (تا ۱۷ بار) | پایین تا متوسط | سیستمهای کلمپینگ، کنترل پنوماتیک، اتوماسیون | وزن سبک (آلومینیوم)، قابلیت کار در سرعت دوران بالا |
| چند مسیره (Multi-Port) | ترکیبی (روغن، هوا، آب) | متغیر بر اساس هر کانال | متغیر | ماشینآلات پیچیده با نیاز به چند سیال همزمان | طراحی سفارشی، جلوگیری از تداخل سیالات |
راهنمای خرید روتاری جوینت: چگونه بهترین انتخاب را داشته باشیم؟
راهنمای خرید روتاری جوینت: چگونه بهترین انتخاب را داشته باشیم؟خرید روتاری جوینت یک سرمایهگذاری برای پایداری خط تولید شماست. برای اطمینان از انتخابی هوشمندانه، به این نکات کلیدی توجه کنید:
- مشخصات فنی را تطبیق دهید: هرگز یک روتاری جوینت را صرفاً بر اساس اندازه انتخاب نکنید. حداکثر فشار کاری، دما و سرعت دوران (RPM) قطعه باید با مشخصات دستگاه شما کاملاً سازگار باشد. انتخاب قطعهای با مشخصات پایینتر از نیاز، منجر به خرابی زودهنگام خواهد شد.
- جنس بدنه و آببندها: جنس قطعه باید با سیال شما سازگار باشد. برای سیالات خورنده، استیل ضد زنگ بهترین گزینه است، در حالی که برای کاربردهای عمومی، چدن یا آلومینیوم نیز مناسب هستند. مهمتر از آن، جنس آببندهاست که باید متناسب با دما و نوع سیال انتخاب شود.
- اعتبار تأمینکننده: یک تأمینکننده معتبر، اطلاعات فنی کامل و شفافی ارائه میدهد. وبسایت حرفهای و تصاویر باکیفیت از محصولات، که نشاندهنده توجه به جزئیات (حتی در حد گذراندن آموزش بهینهسازی تصاویر رایگان) است، میتواند نشانهای از تعهد به کیفیت و پشتیبانی باشد.
معایب روتاری جوینت نامرغوب و مشکلات رایج
انتخاب یک روتاری جوینت دستگاه پرس ارزانقیمت و بیکیفیت میتواند هزینههای پنهان بسیاری را به همراه داشته باشد. رایجترین مشکلات ناشی از انتخاب نادرست یا نگهداری ضعیف عبارتند از:
- نشتی سیال: شایعترین مشکل که معمولاً به دلیل فرسودگی آببندها، نصب نادرست یا فشار بیش از حد رخ میدهد.
- سایش و خوردگی: استفاده از سیال ناسازگار یا وجود ذرات آلاینده در آن میتواند باعث خوردگی اجزای داخلی و کاهش عمر قطعه شود.
- افزایش صدا و لرزش: این علائم معمولاً هشداری برای خرابی یاتاقانها یا عدم تراز بودن قطعه هستند.
- قفل شدن یا گریپاژ: ناشی از گرمای بیش از حد، نبود روانکاری مناسب یا ورود آلودگی به داخل قطعه است که میتواند به توقف کامل دستگاه منجر شود.
نکات کلیدی استفاده و نگهداری برای افزایش طول عمر
برای به حداکثر رساندن عمر مفید روتاری جوینت دستگاه پرس و جلوگیری از خرابیهای پرهزینه، این اصول را رعایت کنید:
- نصب صحیح: همیشه از شلنگهای انعطافپذیر برای اتصال به روتاری جوینت استفاده کنید تا از وارد آمدن بارهای جانبی (Side Loading) جلوگیری شود. اطمینان حاصل کنید که قطعه کاملاً همتراز نصب شده است.
- فیلتراسیون سیال: از تمیز بودن سیال ورودی اطمینان حاصل کنید. ذرات جامد و آلایندهها بزرگترین دشمن سیستم آببندی هستند.
- بازرسی دورهای: به طور منظم قطعه را از نظر نشتی، صدای غیرعادی یا افزایش دما بررسی کنید. تشخیص زودهنگام مشکلات از خرابیهای بزرگ جلوگیری میکند.
- روانکاری منظم: در مدلهایی که نیاز به روانکاری دارند، برنامه گریسکاری را مطابق با دستورالعمل سازنده به طور دقیق دنبال کنید. در صورت بروز مشکل، برای تعمیرات روتاری جوینت حتماً به متخصصان مراجعه کنید.
سوالات متداول
- اصلیترین علت نشتی در روتاری جوینت دستگاه پرس چیست؟
شایعترین علت، فرسودگی طبیعی آببند مکانیکی است. با این حال، عواملی مانند نصب نادرست (عدم تراز بودن)، فشار یا دمای بیش از حد مجاز، و یا استفاده از سیال آلوده میتواند این فرسودگی را به شدت تسریع کند. - آیا روتاری جوینت قابل تعمیر است یا همیشه باید تعویض شود؟
بسیاری از روتاری جوینتها قابل تعمیر هستند، به خصوص اگر مشکل به قطعات مصرفی مانند آببندها و یاتاقانها محدود باشد. اما اگر بدنه اصلی یا شفت دچار ترکخوردگی یا آسیب جدی شده باشد، تعویض کامل قطعه راهحل ایمنتر و مطمئنتری است. - هر چند وقت یکبار باید روتاری جوینت را سرویس کرد؟
این موضوع به شرایط کاری بستگی دارد. به عنوان یک قاعده کلی، بازرسی چشمی روزانه برای نشتی توصیه میشود. سرویسهای دقیقتر مانند روانکاری (در صورت نیاز) باید به صورت ماهانه یا فصلی و طبق دستورالعمل سازنده انجام شود.
جمعبندی: یک سرمایهگذاری هوشمندانه در پایداری تولید
در نهایت، روتاری جوینت دستگاه پرس فراتر از یک قطعه یدکی ساده است؛ این یک سرمایهگذاری مستقیم در قابلیت اطمینان و بهرهوری خط تولید شماست. با درک عمیق از عملکرد، انتخاب صحیح بر اساس مشخصات فنی دقیق، نصب اصولی و اجرای یک برنامه نگهداری پیشگیرانه، میتوانید از توقفهای ناگهانی و هزینههای گزاف جلوگیری کرده و عملکرد پایدار ماشینآلات خود را برای سالها تضمین کنید.
تجربیات و چالشهای شما در استفاده از روتاری جوینت در دستگاههای پرس چیست؟ آیا تا به حال با خرابی مواجه شدهاید که درسی ارزشمند برایتان به همراه داشته باشد؟ نظرات و سوالات خود را در بخش کامنتها با ما و دیگر متخصصان در میان بگذارید.
