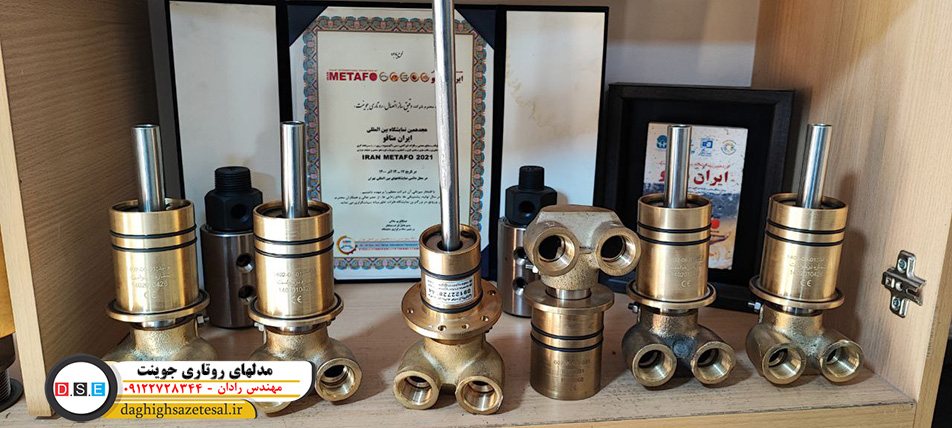

مدلهای روتاری جوینت
به طور کلی، مدلهای روتاری جوینت از اجزایی تشکیل شده‌اند که برای انتقال سیگنال‌ها، انرژی و سیالات از یک سازه به سازه‌ای دیگر که در حال چرخش است، استفاده می‌شوند. این مدل‌ها در بسیاری از صنایع و کاربردها مورد استفاده قرار می‌گیرند، از جمله در دستگاه‌های پزشکی، رادارها، سیستم‌های ارتباطی، آزمایشگاه‌ها و صنایع مختلف.
روتاری جوینت معمولاً شامل قسمت‌های زیر است:
- شفت (Shaft): شفت عمده‌ترین قسمت مدل روتاری است که در حال چرخش است. این شفت معمولاً از فلزات مقاوم ساخته می‌شود و برای انتقال سیگنال‌ها، انرژی یا سیالات به سایر اجزا استفاده می‌شود. شفت استیل یکی از پرکاربرد ترین انواع شفت مورد استفاده میباشد.
- حلقه (Ring): حلقه یا رینگ، قسمتی است که روی شفت نصب می‌شود و به واسطه یا چرخش به عنوان واسطه‌ای بین شفت و سایر قطعات عمل می‌کند. حلقه معمولاً از موادی ساخته می‌شود که اجازه می‌دهد جریان سیگنال‌ها یا سیالات به طور مستمر از یک سازه به سازه دیگر منتقل شود.
- حلقه ضغطی (Pressure Ring): حلقه ضغطی بر روی حلقه نصب می‌شود و برای ایجاد فشار و محکم نگه داشتن قطعات روتاری استفاده می‌شود. این حلقه معمولاً از فلز ساخته می‌شود و از طریق پیچ‌ها یا سیستم‌های مشابه به محل نصب متصل می‌شود.
- حلقه چرخان (Rotating Ring): حلقه چرخان بر روی شفت نصب می‌شود و به همراه شفت چرخش می‌کند. این حلقه برای انتقال سیگنال‌ها، سیالات یا انرژی از یک سازه به سازه دیگر استفاده می‌شود.
- سیستم درزگیری (Sealing System): یک مدل روتاری جوینت معمولاً باید از نظر درزگیری مناسب باشد تا جلوگیری از نشت سیالات یا سیگنال‌ها در طول چرخش. بسته به نوع کاربرد، از روش‌های مختلفی برای درزگیری استفاده می‌شود، مانمدل‌های روتاری جوینت به طور کلی برای انتقال سیگنال‌ها، انرژی و سیالات در بین قسمت‌هایی که در حال چرخش هستند، استفاده می‌شوند. این مدل‌ها نقش مهمی در انتقال اطلاعات و انرژی در بسیاری از صنایع و کاربردها دارند.
انواع روتاری جوینت
به طور کلی، مدلهای روتاری جوینت برای انتقال انرژی، سیگنال یا سیالات از یک سازه به سازه دیگر در حال چرخش استفاده می‌شوند. این مدل‌ها در صنایع مختلفی مانند صنعت هوا و فضا، اتوماسیون صنعتی، پزشکی، ارتباطات، رادارها، آزمایشگاه‌ها و صنایع نظامی استفاده می‌شوند.
انواع روتاری جوینت عبارتند از:
- روتاری جوینت برقی (Electrical Rotary Joint): این نوع روتاری جوینت برای انتقال سیگنال‌های الکتریکی بین دو سازه در حال چرخش استفاده می‌شود. مثالی از کاربرد آن در برج‌های پله برقی است، که سیم‌های برقی برای تغذیه برج از طریق محور چرخش به بالا منتقل می‌شوند.
- روتاری جوینت هیدرولیک (Hydraulic Rotary Joint): این نوع روتاری جوینت برای انتقال سیالات هیدرولیکی میان دو سازه در حال چرخش استفاده می‌شود. این مدل‌ها معمولاً در ماشین‌آلات صنعتی، ماشین‌آلات ساختمانی و دستگاه‌های حفاری استفاده می‌شوند.
- روتاری جوینت پنوماتیک (Pneumatic Rotary Joint): این نوع روتاری جوینت برای انتقال هوا یا گازهای پنوماتیکی میان دو سازه در حال چرخش استفاده می‌شود. مثالی از کاربرد آن در دستگاه‌های بسته‌کننده بطری است که هوا برای باد کردن بطری‌ها به طور مستمر به سیستم منتقل می‌شود.
- روتاری جوینت آب (Water Rotary Joint): این نوع روتاری جوینت برای انتقال آب یا سیالات آبی میان دو سازه در حال چرخش استفاده می‌شود. مثالی از کاربرد آن در توربین‌های بادی است که آب را برای خنک کردن قطعات درونی به طور مداوم انتقال می‌دهد.
مصارف روتاری جوینت
روتاری جوینت در انواع کارخانه‌ها و صنایع مختلف استفاده می‌شود. در زیر چند نمونه از کارخانه‌ها و صنایعی که از روتاری جوینت استفاده می‌کنند آورده شده است:
- صنعت هوا و فضا: در صنعت هوا و فضا، روتاری جوینت برای انتقال انرژی، داده‌ها و سیگنال‌های الکتریکی بین اجزای مختلف سیستم‌های فضایی مانند سنسورها، آنتن‌ها، دوربین‌ها و پنل‌های خورشیدی استفاده می‌شود.
- صنعت اتوماسیون صنعتی: در صنعت اتوماسیون صنعتی، روتاری جوینت برای انتقال انرژی و سیگنال‌های الکتریکی بین قطعات متحرک و ثابت در دستگاه‌ها و ربات‌های صنعتی استفاده می‌شود. این مدل‌ها به عنوان رابط بین اجزای متحرک و سیستم کنترلی عمل می‌کنند.
- صنعت پزشکی: در صنعت پزشکی، روتاری جوینت استفاده می‌شود تا امکان انتقال سیگنال‌های الکتریکی، انرژی و سیالات بین ابزارهای جراحی متحرک و سیستم‌های تصویربرداری مانند اسکنرها، رادیوگرافی و دستگاه‌های سونوگرافی را فراهم کند.
- صنعت رادارها و ارتباطات: در صنعت رادارها و ارتباطات، روتاری جوینت به منظور انتقال سیگنال‌های میکروویو و رادیو بین آنتن‌ها و بخش‌های متحرک سیستم‌های راداری، کارت‌های شبکه و آنتن‌های متحرک استفاده می‌شود.
- صنایع نظامی: در صنایع نظامی، روتاری جوینت برای انتقال انرژی، داده‌ها و سیگنال‌های الکتریکی بین سیستم‌های متحرک و ثابت در تجهیزات نظامی مانند رادارها، سامانه‌های موشکی، پهپادها و سیستم‌های کنترلی استفاده می‌شود.
این فقط چند نمونه از صنایعی است که از روتاری جوینت استفاده می‌کنند. در واقع، این تکنولوژی در هر صنعتی که نیاز به انتقال انرژی، سیالات، سیگنال‌های الکتریکی یا داده‌ها بین قطعات در حال چرخش دارد، مورد استفادهمی‌شود. به عنوان مثال، در صنعت معدن، صنعت برق، صنعت آب و فاضلاب، صنعت نفت و گاز، صنعت خودروسازی، صنعت فولاد و فلزات، صنعت بسته‌بندی و صنایع غذایی نیز از روتاری جوینت استفاده می‌شود. هدف استفاده از روتاری جوینت در هر صنعت ممکن است متفاوت باشد، اما اصلی‌ترین کاربرد آن انتقال انرژی و اطلاعات در محیط‌های چرخشی است.
اجزای سازنده روتاری جوینت
روتاری جوینت از چندین اجزا تشکیل شده است که همه با هم برای انتقال انرژی، سیگنال‌ها و مواد مختلف بین قسمت‌های متحرک و ثابت در محیط‌های چرخشی کاربرد دارند. به طور کلی، اجزای یک روتاری جوینت عبارتند از:
- روتور (Rotor): روتور بخشی از روتاری جوینت است که به صورت متحرک در حال چرخش است. این قسمت معمولاً به یک شفت متصل می‌شود و انرژی و سیگنال‌ها را به صورت مستقیم یا غیرمستقیم از قسمت ثابت به قسمت متحرک منتقل می‌کند.
- استاتور (Stator): استاتور بخشی از روتاری جوینت است که به صورت ثابت در محل خود قرار دارد. این قسمت شامل سیم‌ها، سنسورها، رابط‌های الکتریکی و سیستم‌های کنترلی است که برای انتقال انرژی و سیگنال‌ها به صورت استاندارد و هماهنگ با قسمت متحرک استفاده می‌شود.
- حلقه جداکننده (Separation Ring): حلقه جداکننده بین روتور و استاتور قرار می‌گیرد و برای جدا کردن قسمت متحرک و ثابت و جلوگیری از انتقال ناخواسته انرژی و سیگنال‌ها بین این دو قسمت مورد استفاده قرار می‌گیرد. این حلقه معمولاً از مواد آهنربایی یا مغناطیسی تهیه می‌شود.
- حلقه چرخشی (Rotating Ring): حلقه چرخشی در بین حلقه جداکننده و روتور قرار می‌گیرد و به صورت مستقیم با روتور متصل است. این حلقه به عنوان واسطه‌ای بین روتور و حلقه جداکننده عمل می‌کند و انتقال انرژی و سیگنال‌ها را فراهم می‌کند.
- سیم‌ها و کابل‌ها: برای انتقال انرژی الکتریکی و سیگنال‌ها بین استاتور و سایر قسمت‌های روتاری جوینت از سیم‌ها و کابل‌ها استفاده می‌شود. این سیم‌ها و کابل‌ها باید انعطاف‌پذیر و مقاوم در برابر چرخش و تنش باشند.
به طور خلاصه، روتاری جوینت از اجزایی مانند روتور، استاتور، حلقه جداکننده، حلقه چرخشی و سیم‌ها و کابل‌ها تشکله شده است. این اجزا با همکاری کنترل‌ها و سیستم‌های مرتبط، امکان انتقال انرژی، سیگنال‌ها و مواد مختلف بین قسمت‌های متحرک و ثابت را در روتاری جوینت فراهم می‌کنند.
مراحل ساخت روتاری جوینت
مراحل ساخت روتاری جوینت ممکن است بسته به نوع و کاربرد خاص آن متفاوت باشد. اما در کل، مراحل عمومی ساخت روتاری جوینت عبارتند از:
- طراحی: در این مرحله، نیازهای و مشخصات روتاری جوینت مشخص می‌شوند. این شامل تعیین نوع جوینت (مانند جوینت الکتریکی، مکانیکی یا هیدرولیکی)، ظرفیت باربری، سرعت چرخش، نوع انتقال (انتقال برق، سیگنال و غیره) و سایر ویژگی‌های مربوطه است. در این مرحله، نقشه‌ها و طرح‌های مهندسی برای تولید روتاری جوینت نیز ایجاد می‌شود.
- جمع‌آوری مواد: در این مرحله، مواد لازم برای ساخت روتاری جوینت جمع‌آوری می‌شوند. این مواد ممکن است شامل فلزات، پلاستیک‌ها، مهندسی شده‌ها، مواد الکتریکی و مکانیکی، مهر و موم و سایر مواد مورد نیاز باشد.
- فرآیندهای تولید: این مرحله شامل مراحل مختلفی از جمله قطعه‌سازی، تراشکاری، فرزکاری، تولید قطعات الکتریکی و مکانیکی، جوشکاری، ترکیب قطعات و مونتاژ است. این مراحل با توجه به نوع روتاری جوینت و فرایندهای مورد نیاز برای ساخت آن، انجام می‌شوند.
- تست و کنترل کیفیت: پس از تولید روتاری جوینت، مراحل تست و کنترل کیفیت انجام می‌شود. این شامل بررسی عملکرد روتاری جوینت در شرایط مختلف، اندازه‌گیری و آزمایش ویژگی‌های فنی، بررسی محدوده دما، فشار و سرعت قابل تحمل و سایر آزمون‌ها است. در صورتی که روتاری جوینت مطابق با استانداردهای مورد نیاز باشد، به مرحله بعدی می‌رود.
- بسته‌بندی و تحویل: پس از عبور از مرحله کنترل کیفیت، روتاری جوینت بسته‌بندی می‌شود و آماده تحویل به مشتری یا استفاده در پروژه مورد نظر می‌شود.
