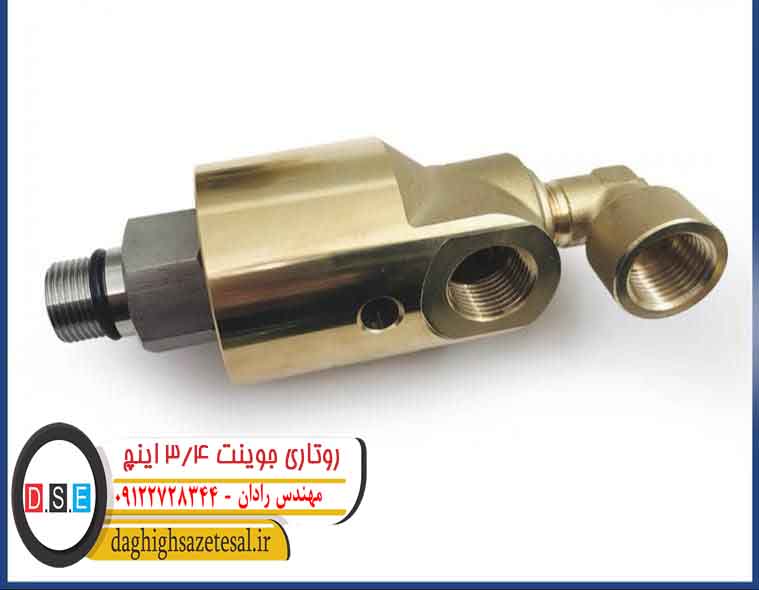

روتاری جوینت ۳/۴ اینچ
روتاری جوینت ۳/۴ اینچ یک نوع از اتصالات چرخشی است که به طور گسترده در صنایع مختلف استفاده می شود. این جوینت ها اجازه می دهند که انواع سیالات از جمله آب، روغن، بخار، گاز و غیره از طریق یک مسیر چرخشی بدون نشتی منتقل شوند. جهت خرید روتاری جوینت تک کاناله وارد لینک شوید.
برخی مشخصات کلیدی روتاری جوینت ۳/۴ اینچ عبارتند از:
- قطر اسمی: ۳/۴ اینچ (تقریباً ۱۹ میلی متر)
- قطر داخلی: در محدوده ۱۵-۱۸ میلی متر بسته به مدل
- فشار کاری: معمولاً تا ۳۵۰ بار (۵۰۰۰ پوند بر اینچ مربع)
- دمای کاری: از -۴۰ تا ۲۰۰ درجه سلسیوس
- مواد ساخت: معمولاً فلزات مانند استیل، برنز یا آلیاژهای آلومینیوم
- قابلیت چرخش: ۳۶۰ درجه بدون محدودیت
این روتاری جوینت ها با داشتن اندازه و مشخصات فنی مناسب، قابلیت اتصال به لوله ها، شیرها و تجهیزات مختلف را دارند و به طور گسترده در صنایع مختلف از جمله نفت و گاز، پتروشیمی، نساجی و غیره کاربرد دارند. جهت خرید روتاری جوینت ۱/۴ اینچ وارد لینک شوید.
انواع جوینت ها
انواع مختلفی از روتاری جوینت های ۳/۴ اینچ نیز طراحی و ساخته شده است که برای کاربردهای متفاوت مورد استفاده قرار می گیرند. برخی از انواع رایج در اندازه ۳/۴ اینچ عبارتند از:
- روتاری جوینت آب (Water Rotary Joint):
– برای انتقال آب یا محلول های آبی در دمای معمولی
– معمولا از جنس برنج، استیل ضد زنگ یا پلاستیک های مقاوم ساخته می شوند
– واشرهای آب بند مناسب آب مانند نیتریل یا وایتون استفاده می شود
- روتاری جوینت بخار (Steam Rotary Joint):
– طراحی شده برای انتقال بخار آب با دماهای بالا (تا ۴۰۰°C)
– جنس قطعات از فلزات مقاوم در برابر حرارت مانند استیل ضد زنگ
– واشرهای آب بند مناسب دمای بالا مانند فلورواستر یا گرافیت استفاده می شود
- روتاری جوینت روغن (Oil Rotary Joint):
– برای انتقال انواع روغن ها، سوخت ها و سیالات مشابه
– استفاده از مواد مقاوم در برابر خوردگی سیالات آلی مثل استیل یا آلومینیوم
– واشرهای آب بند مناسب سیالات آلی مانند فلورواستر یا نیتریل
همانطور که مشاهده می کنید، انواع روتاری جوینت های ۳/۴ اینچ نیز شامل نمونه های آب، بخار و روغن می باشند. انتخاب مناسب بسته به نوع و شرایط کاربرد انجام می شود.
کاربردهای روتاری جوینت ۳/۴ اینچ
روتاری جوینت های ۳/۴ اینچ کاربردهای متنوعی در صنایع مختلف دارند. برخی از مهم ترین کاربردهای آنها عبارتند از:
- صنایع نفت و گاز:
– انتقال سوخت، روغن و سیالات در تاسیسات پالایشگاهی و رفت و آمد تجهیزات
– اتصال لوله های انتقال سوخت در فرآیندهای حفاری و استخراج
- صنایع پتروشیمی:
– انتقال مواد شیمیایی، سوخت ها و روغن های صنعتی
– کاربرد در راکتورها، مخازن و فرآیندهای پتروشیمیایی
- صنایع نساجی:
– انتقال بخار، آب داغ و روغن های آغشته کننده در دستگاه های نساجی
– اتصال چرخشی و با قابلیت چرخش بالا در ماشین آلات نساجی
- صنایع غذایی و دارویی:
– انتقال آب، بخار و سایر سیالات در فرآیندهای تولید مواد غذایی و دارویی
– استفاده در تجهیزات فرآوری، پخت و بسته بندی
- صنایع هوافضا و نظامی:
– اتصال چرخشی در دستگاه های کنترل، اسلحه و تجهیزات متحرک
– انتقال سوخت، روغن و هیدرولیک در هواپیما ها و موشک ها
در مجموع، روتاری جوینت های ۳/۴ اینچ به دلیل قطر بزرگ تر و تحمل فشارهای بالاتر، در صنایع و کاربردهایی که نیاز به انتقال سیالات با حجم و فشار بیشتری است، کاربرد فراوان دارند.
اجزای داخلی جوینت
روتاری جوینت های ۳/۴ اینچ از چندین اجزای داخلی اصلی تشکیل شده اند که به طور کلی عبارتند از:
- بدنه (Body):
– معمولاً از جنس فلزات مانند استیل، برنز یا آلیاژهای آلومینیوم ساخته می شود.
– بدنه اصلی است که سایر اجزا درون آن قرار می گیرند.
- روتور (Rotor):
– قطعه چرخان داخل بدنه که سیال از طریق آن عبور می کند.
– طراحی ویژه روتور باعث چرخش یکنواخت و بدون نشتی سیال می شود.
- استاتور (Stator):
– قطعه ثابت که روتور درون آن می چرخد.
– وظیفه آن ایجاد یک سطح مهر و موم برای جلوگیری از نشتی سیال است.
- آب بندها (Seals):
– معمولاً از جنس مواد پلیمری مقاوم در برابر سیالات و فشار بالا ساخته می شوند.
– وظیفه آن ها جلوگیری از نشتی سیال در محل اتصال روتور و استاتور است.
- یاتاقان ها (Bearings):
– قطعات باردار که روتور را در داخل بدنه نگه می دارند و امکان چرخش روان آن را فراهم می کنند.
– معمولاً از جنس فلزات مقاوم در برابر سایش ساخته می شوند.
این اجزای داخلی در کنار هم کارکرد روتاری جوینت را فراهم می کنند تا بتواند سیالات را به صورت چرخشی و بدون نشتی منتقل نماید.
