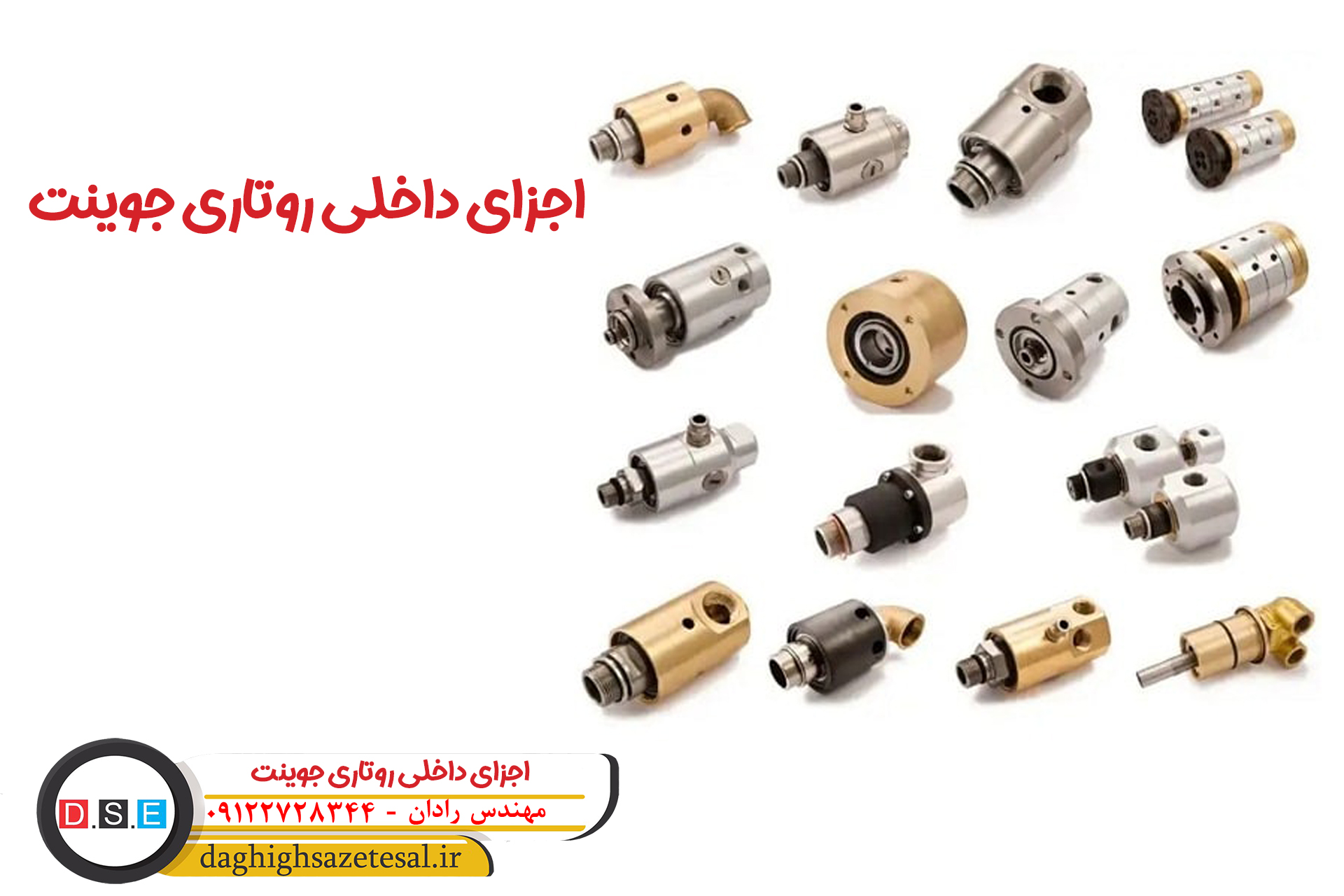

اجزای داخلی روتاری جوینت
در این مقاله قصد داریم در مورد اجزای داخلی روتاری جوینت صحبت کنیم پس تا پایان مقاله با ما همراه باشید تا به جزئیات روتاری جوینت بپردازیم.
روتاری جوینت یا اتصال چرخشی، یک نوع اتصال مکانیکی است که به دو قطعه قابل چرخش اجازه می دهد تا به یکدیگر متصل شوند و به صورت چرخشی حرکت کنند. اجزای داخلی روتاری جوینت عموماً شامل موارد زیر می شوند:
- محورها (Shafts): محورها قطعاتی هستند که به صورت متوالی قرار داده می شوند و بین قطعات چرخشی تأیید می کنند. آنها به عنوان محور چرخشی و ارتباطی بین دو قطعه عمل می کنند.
- حلقه های لاستیکی (Rubber Rings): حلقه های لاستیکی یا O-رینگ ها درون روتاری جوینت قرار می گیرند. این حلقه ها به منظور ایجاد یک درز محکم و مناسب جهت جلوگیری از نفوذ مایعات و گازها بین قطعات مورد استفاده قرار می گیرند.
- بلبرینگ ها (Bearings): بلبرینگ ها عناصری هستند که به دو قطعه چرخشی کمک می کنند تا به صورت صاف و بدون اصطکاک در میان هم چرخش کنند. بلبرینگ ها معمولاً از المان های غلطکی، یا یک سری گلوله های فلزی که در مسیر چرخشی قرار دارند، تشکیل شده اند.
- پیچ و مهره ها (Screws and Bolts): پیچ و مهره ها برای اتصال و تثبیت قطعات روتاری جوینت با یکدیگر استفاده می شوند. آنها به صورت متوالی در جهت طولی قطعات قرار داده می شوند و با استفاده از مهره ها محکم شده و اتصال را تثبیت می کنند.
- آب بندها (Seals): آب بندها یا رینگ های آب بند، به منظور جلوگیری از نفوذ مایعات و گازها از بین اجزای داخلی روتاری جوینت استفاده می شوند. این آب بندها معمولاً از جنس لاستیکی یا موادی با خواص ترموپلاستیک ساخته می شوند.برای استفاده از خدمات تعمیرات روتاری جوینت با شماره های درج شده در سایت تماس حاصل فرمایید.
مهم است بدانید که اجزای داخلی روتاری جوینت ممکن است بسته به نوع و کاربرد خاص آن متفاوت باشند و اجزای مذکور تنها مثالی از اجزای ممکن است.
عملکرد هریک از اجزای روتاری جوینت
- انتقال حرکت: محورها به عنوان اجزای متصل کننده عمل می کنند و حرکت چرخشی را از یک قطعه به دیگری منتقل می کنند. این حرکت چرخشی می تواند از منبع خارجی، مانند موتور، به روتاری جوینت منتقل شود و قطعات داخلی را در حرکت قرار دهد.
- پشتیبانی قطعات: محورها به عنوان پایه ها یا ستون هایی برای نگهداری اجزای داخلی روتاری جوینت عمل می کنند. آنها قطعات دیگر را در موقعیت صحیح نگه می دارند و سبب می شوند تا قطعات دیگر به طور صحیح در هم قرار گیرند و حرکت چرخشی را به درستی انجام دهند.
- انتقال نیرو و گشتاور: محورها نقشی بسیار مهم در انتقال نیرو و گشتاور بین قطعات دارند. زمانی که یک نیرو یا گشتاور به یک قطعه اعمال می شود، محورها این نیرو را از یک قطعه به دیگری منتقل کرده و مجموعه روتاری جوینت را به حرکت درآورده و چرخانده می کنند.
- حفاظت و عملکرد بهینه: محورها به منظور حفاظت اجزای داخلی روتاری جوینت نیز مورد استفاده قرار می گیرند. آنها ممکن است با استفاده از حلقه های لاستیکی، بلبرینگ ها و آب بندها به منظور جلوگیری از نفوذ مایعات، گرد و غبار و سایر ذرات به داخل روتاری جوینت استفاده شوند.
در کل، محورها به عنوان اجزای مهمی در روتاری جوینت و برای ایجاد ارتباط و انتقال حرکت چرخشی و نیروها بین قطعات عمل می کنند.
حلقه های لاستیکیی:
- حفاظت در برابر نفوذ مایعات: یکی از نقش های اصلی حلقه های لاستیکی در روتاری جوینت، جلوگیری از نفوذ مایعات به داخل سیستم است. این حلقه ها با قرارگیری در بین قطعات چرخشی و استفاده از خواص ضد نشت لاستیک، از نشتی مایعات مانند روغن، گریس و سایر سیالات به بیرون جلوگیری می کنند.
- مهار ناخواسته قطعات: حلقه های لاستیکی به عنوان عناصر مهارکننده، از جابجایی ناخواسته اجزای داخلی روتاری جوینت جلوگیری می کنند. این حلقه ها با ایجاد نیروی فشاری مناسب، قطعات را در موقعیت صحیح نگه می دارند و از لغزش یا تغییر موقعیت غیرمطلوب جلوگیری می کنند.
- جذب لرزش و شوک.: حلقه های لاستیکی نقش مهمی در جذب لرزش ها و شوک هایی که در حین عملکرد روتاری جوینت ایجاد می شود، دارند. این حلقه ها با خواص ارتجاعی و جذب انرژی لاستیک، لرزش ها و شوک ها را جذب کرده و از انتقال آنها به سایر قطعات جلوگیری می کنند. این ویژگی می تواند به کاهش سایش و خرابی قطعات داخلی کمک کند و عمر مفید روتاری جوینت را افزایش دهد.
- ایجاد درز محکم: حلقه های لاستیکی به عنوان عناصر درزسازی استفاده می شوند و برای ایجاد درز محکم بین قطعات روتاری جوینت استفاده می شوند. این درزها می توانند درزهای هوا، آب، گرد و غبار و سایر مایعات را جلوگیری کنند و از ورود آنها به داخل سیستم جلوگیری کنند.
به طور خلاصه، حلقه های لاستیکی در روتاری جوینت نقش های مهمی از جمله جلوگیری از نفوذ مایعتوزیعت ها به روشنی توضیح داده شده است.
بلبرینگ ها:
- کاهش اصطکاک: بلبرینگ ها به عنوان یک راه حل برای کاهش اصطکاک بین قطعات متحرک عمل می کنند. با ایجاد یک رابطه صاف و کم اصطکاک بین محورها، بلبرینگ ها اجازه می دهند تا قطعات با حرکت چرخشی بدون مشکل از هم عبور کنند.
- حمایت نیرو: بلبرینگ ها به منظور حمایت نیروهای عمودی و افقی که بر روی قطعات چرخشی اعمال می شوند، استفاده می شوند. آنها نیروهایی که از موتور، گیربکس و سایر منابع به قطعات چرخشی منتقل می شوند را تحمل می کنند و از تلفات انرژی و سایر مشکلات ناشی از نیروهای جانبی جلوگیری می کنند.
- راهنمایی حرکت: بلبرینگ ها به عنوان راهنمایی هایی برای قطعات چرخشی عمل می کنند. آنها به قطعات کمک می کنند تا در مسیر صحیح حرکت کنند و از انحراف یا لغزش جلوگیری کنند. این ویژگی بهبود پایداری و دقت حرکت را در روتاری جوینت فراهم می کند.
- جذب شوک و لرزش: بلبرینگ ها قادر به جذب شوک ها و لرزش هایی هستند که در حین عملکرد روتاری جوینت ایجاد می شود. این ویژگی عموماً با استفاده از المان های غلطکی و واشرهای فشاری در بلبرینگ ها دست یافته می شود.
- طول عمر بالا: با استفاده از بلبرینگ های مناسب و صحیح، عمر مفید روتاری جوینت قابل افزایش است. بلبرینگ ها به عنوان قطعات قابل تعویض و بازسازی در نظر گرفته می شوند و به تعویق افتادن فرآیند سایش و خرابی در اجزای داخلی روتاری جوینت کمک می کنند.
به طور خلاصه، بلبرینگ ها در روتاری جوینت نقش اصلی در کاهش اصطکاک، حمایت نیرو، راهنمایی حرکت، جذب شوک و لرزش، و افزایش عمر مفید دارند. آنها بهبود عملکرد و دقت حرکت روتاری جوینت را فراهم می کنند و از تلفات انرژی و خرابی قطعات جلوگیری می کنند.
اب بندها:
- نفوذ نکردن مایعات: اب بندها برای جلوگیری از نفوذ مایعات به داخل سیستم استفاده می شوند. آنها در مواقعی که نیاز است تا روغن، آب، گاز و سایر مایعات در داخل سیستم نگه داشته شود، درزهای محکمی را ایجاد می کنند و از نشتی و نفوذ مایعات به بیرون جلوگیری می کنند.
- جلوگیری از نفوذ گازها: برخی از روتاری جوینت ها نیاز به جلوگیری از نفوذ گازها دارند. در این موارد، اب بندها به عنوان حفاظتی برای جلوگیری از نفوذ گازها به داخل یا خارج سیستم استفاده می شوند.
- حفظ درزها: اب بندها برای حفظ درزها و ایجاد درزهای محکم در سیستم های روتاری جوینت استفاده می شوند. آنها از جابجایی ناخواسته قطعات، لغزش و انحراف جلوگیری کرده و درزهای مورد نیاز را ایجاد می کنند.
- مقاومت در برابر شرایط محیطی: اب بندها می توانند در برابر شرایط محیطی مختلفی مانند دما، فشار، رطوبت و شرایط شیمیایی مقاومت نشان دهند. این ویژگی ها می توانند در کاربردهای صنعتی و صنایعی که شرایط سخت محیطی وجود دارد بسیار مفید باشند.
- طول عمر بالا: اب بندها معمولاً از مواد مقاومی مانند لاستیک، سیلیکون، پلی یورتان و سایر مواد با خواص محکم و انعطاف پذیر ساخته می شوند.
