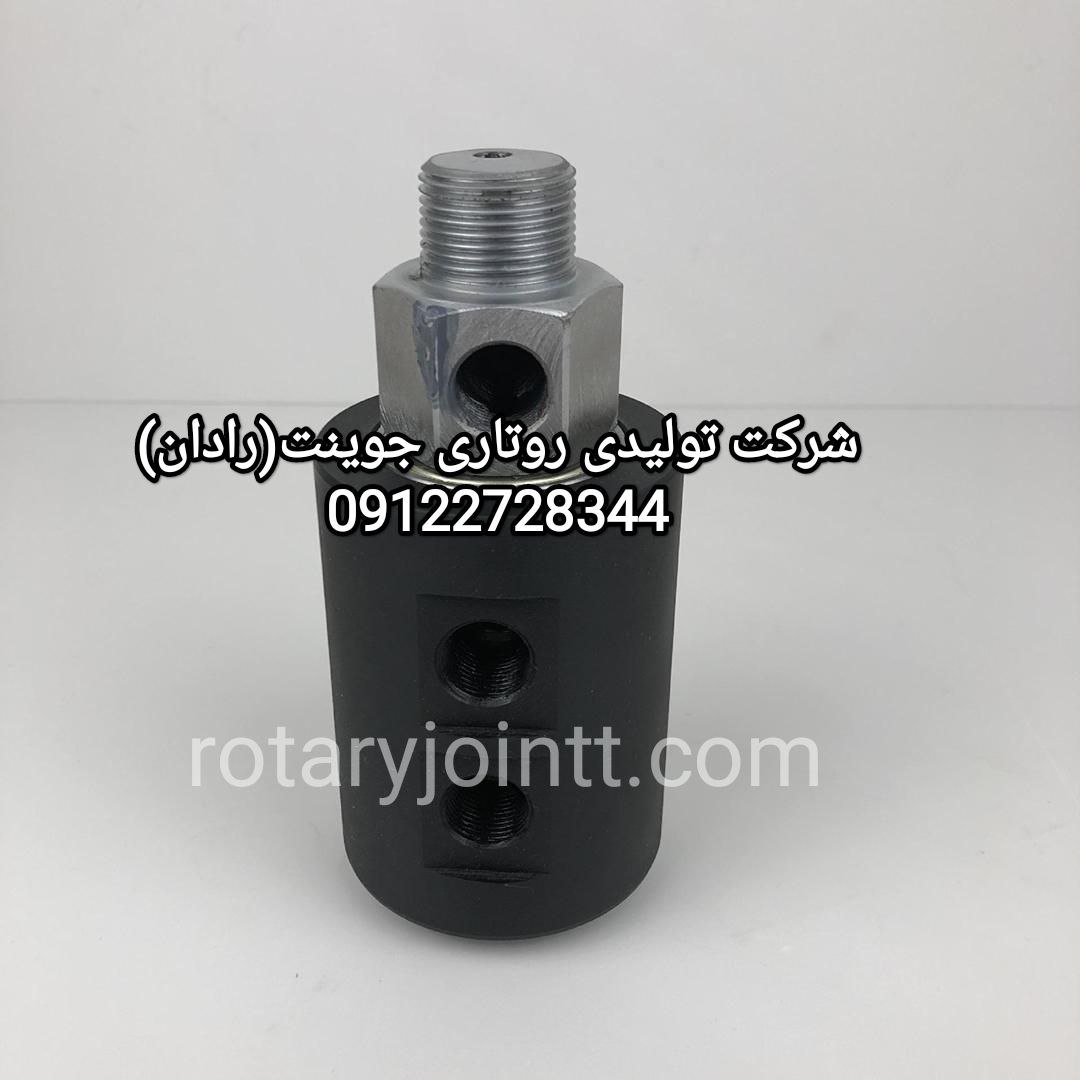

شناخت دقیق کاربردهای روتاری جوینت (اتصال دوار) در خطوط تولید مدرن، کلید اصلی ارتقای بهرهوری و جلوگیری از استهلاک ماشینآلات است. کارشناسان شرکت تولیدی دقیق ساز اتصال (رادان) این قطعات حساس را برای انتقال ایمن مایعات و سیالات بین بخشهای ثابت و متحرک طراحی میکنند.
در بسیاری از متون و محیطهای صنعتی، افراد گاهی روتاری جوینت را به اشتباه «پمپ روتاری» مینامند؛ در حالی که این تجهیزات پمپ نیستند، بلکه مفصلهای مکانیکی بسیار دقیقی هستند که در هماهنگی کامل با پمپهای صنعتی (مانند پمپهای وکیوم) کار میکنند. این مفاصل گردان به دلیل عملکرد پایدار، خطای بسیار پایین و توانایی انتقال آب، روغن داغ و سیالات شیمیایی، توجه مدیران صنایع مختلف را به خود جلب کردهاند. در این مقاله، عملکرد، قطعات و کاربردهای این تجهیزات حیاتی را به طور کامل بررسی میکنیم.
نحوه عملکرد روتاری جوینت در کنار پمپهای وکیوم
سیستمهای چرخشی صنعتی برای انتقال سیال نیازمند یک واسطه ایمن هستند. پمپهای وکیوم روتاری (پرهای روغنی) با چرخش الکتروموتور درون سیلندر، نیروی گریز از مرکز ایجاد میکنند. پرههای تعبیهشده در روتور، هوا را به درون سیلندر میکشند و خلاء قدرتمندی میسازند.
مهندسان برای انتقال این خلاء یا سیال پرفشار به قطعات در حال چرخش دستگاه، از روتاری جوینتها استفاده میکنند. گردش مداوم پمپ و روانکاری دقیق قطعات، سطح خلاء را تثبیت میکند. همچنین فیلترهای سپراتور (جداکننده)، روغن مخلوطشده با هوا را به صورت یکپارچه جدا میسازند تا اگزوز خروجی کاملاً عاری از روغن باشد. طراحان صنعتی یک شیر گاز پلاست نیز برای خروج گازها و بخارات آب تعبیه میکنند تا از بروز پدیده کاویتاسیون (حبابزایی) و ترکیب آب با روغن جلوگیری کنند.
اجزای تشکیلدهنده روتاری جوینت و پمپهای دوار
تولیدکنندگان، این تجهیزات را از کنار هم قرار دادن قطعاتی بسیار دقیق و میکرومتری میسازند. مهمترین اجزای این سیستمها عبارتند از:
-
بدنه اصلی (Housing): کارخانجات، بدنه اصلی را از آلیاژهای مستحکم فولاد، آلومینیوم یا برنج میسازند. این پوسته نقش اصلی را در حفظ یکپارچگی ساختار و جلوگیری از ورود ذرات خارجی ایفا میکند.
-
شفت و روتور (Rotor & Shaft): شفت بخش مرکزی و متحرک دستگاه است که مستقیم به درام یا غلتک چرخشی متصل میشود و سیال از مجاری درون آن عبور میکند.
-
سیستم آببندی (Mechanical Seals): قطعهای بسیار حیاتی که طراحان آن را برای جلوگیری از هرگونه نشتی سیال در نظر میگیرند. این بخش شامل رینگهای گرافیتی، سیلیکون کارباید و واشرهای مخصوص است.
-
بلبرینگها (Bearings): تکنسینها برای هدایت روان شفت و کاهش اصطکاک در سرعتهای بالا (RPM)، از بلبرینگهای صنعتی پیشرفته استفاده میکنند.
-
پرهها (در پمپهای متصل): در بخش پمپ سیستم، پرهها وظیفه مکش و دهش سیال را بر عهده دارند.
تامینکنندگان صنعتی، قطعات یدکی سازگار با این تجهیزات (مانند محور، واشرهای آببند و گرافیتها) را به سادگی در بازار عرضه میکنند. کارخانجات و مدیران خطوط تولید برای استفاده از خدمات تعمیر تخصصی روتاری جوینت، میتوانند با شمارههای درجشده در سایت تماس حاصل فرمایند.
بررسی کاربردهای روتاری جوینت در صنایع مختلف
صنعتگران گستره وسیعی از کاربردهای روتاری جوینت را در کارخانجات سبک و سنگین تعریف کردهاند. از آنجا که این مفاصل ضریب انتقال سیال بسیار بالایی دارند و پایداری شبکه را حفظ میکنند، صنایع زیر بیشترین وابستگی را به آنها دارند:
۱. صنایع پتروشیمی، نفت و گاز
مهندسان نفت برای انتقال ایمن سیالات شیمیایی، نفت خام، گازهای فشرده و مواد خورنده در تجهیزات حفاری و پالایشگاهی، به طور گسترده از اتصالات دوار مقاوم به اسید و فشار بالا استفاده میکنند.
۲. ماشینآلات CNC و فلزکاری
در دستگاههای فرز و تراش CNC، متهها با سرعت بسیار بالا (تا ۱۲۰۰۰ دور بر دقیقه) میچرخند. روتاری جوینتها وظیفه انتقال آب صابون (مایع خنککننده) را به نوک مته بر عهده دارند تا از ذوب شدن قطعات جلوگیری کنند.
۳. صنایع غذایی و دارویی
رعایت استانداردهای بهداشتی در این صنایع الزامی است. کارخانجات برای پخت، پاستوریزه کردن و انتقال سیالات خوراکی در میکسرهای دوار، از روتاری جوینتهای ساختهشده از استیل ضدزنگ (Food Grade) بهره میبرند.
۴. صنعت فولاد و کاغذسازی
غلتکهای عظیم در کارخانجات کاغذسازی و ذوب آهن، برای خنک شدن یا گرم شدن نیازمند جریان مداوم آب سرد یا روغن داغ هستند. این اتصالات توانایی تحمل دماهای کوره (تا ۳۳۰ درجه سانتیگراد) را دارند.
انواع روتاری جوینت بر اساس تعداد مسیر (کانال)
مهندسان مکانیک، اتصالات دوار را بر اساس تعداد مجاری ورودی و خروجی به سه دسته اصلی تقسیم میکنند:
-
روتاری جوینتهای یکراهه (تککانال): صنعتگران این مدلها را برای انتقال یک نوع سیال (فقط رفت یا فقط برگشت) به کار میگیرند. این قطعات برای انتقال آب، روغن یا بنزین در ماشینآلاتی با حجم کم کاربرد دارند.
-
روتاری جوینتهای دوراهه (دوکانال): خطوط تولید از این قطعات برای ورود و خروج همزمان سیال (مثلاً ورود آب سرد و خروج آب گرم) در غلتکها استفاده میکنند. این مدلها برای کنترل دمای ماشینآلات چاپ و پلاستیکسازی عالی هستند.
-
روتاری جوینتهای چندراهه (مولتیپسیج): تکنسینها این تجهیزات پیچیده را برای انتقال همزمان چندین سیال متفاوت (مانند آب، گاز و روغن هیدرولیک به صورت همزمان و بدون اختلاط) در سیستمهای فشار بالا مانند توربینها و بازوهای رباتیک نصب میکنند.
در نهایت، درک صحیح کاربردهای روتاری جوینت و انتخاب مدل استاندارد بر اساس نوع سیال، دما و سرعت چرخش، بهرهوری کارخانجات را افزایش داده و از توقفهای پرهزینه خطوط تولید جلوگیری میکند.
