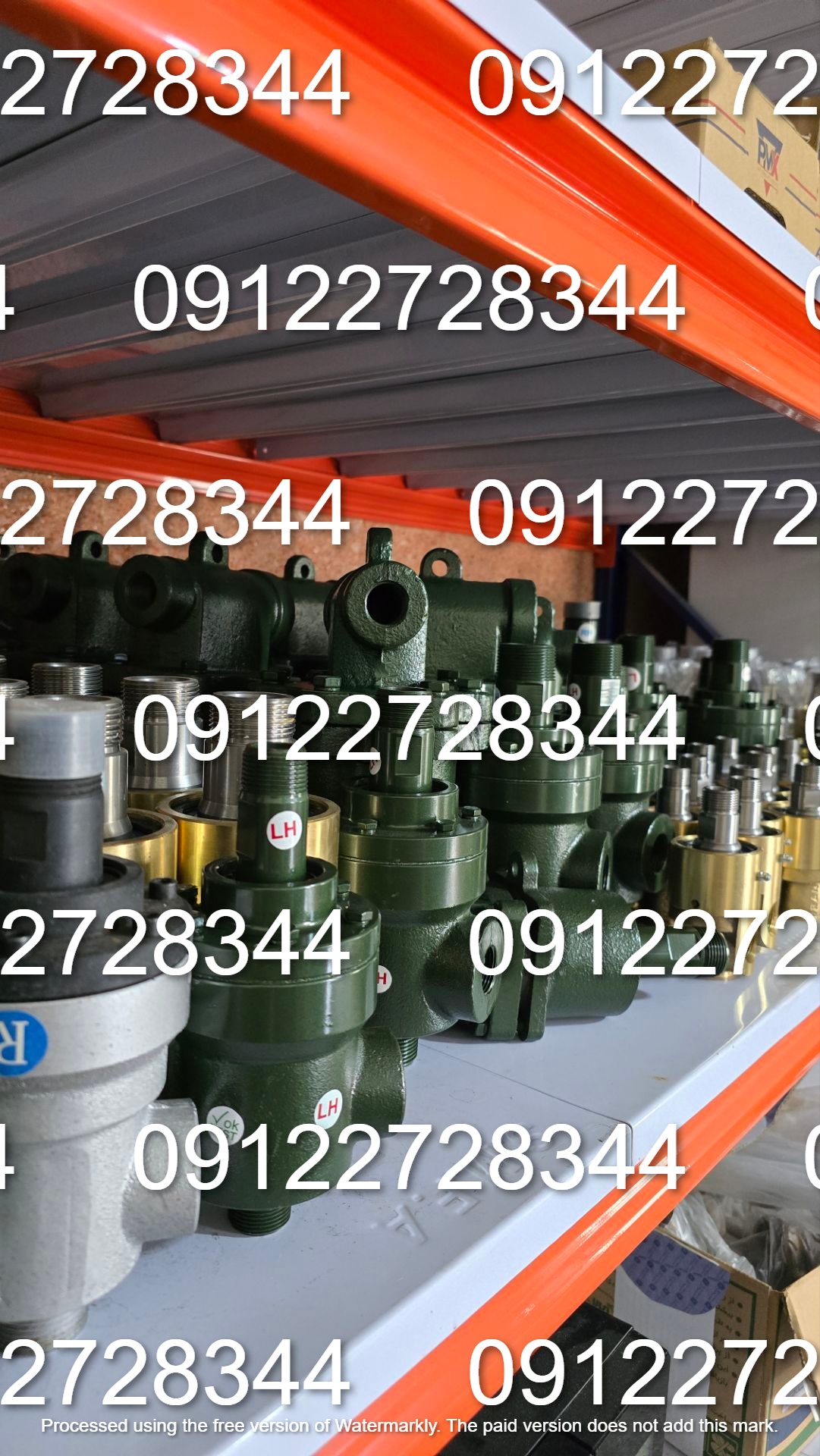

در قلب تپنده صنایع مدرن، جایی که ماشینآلات بدون وقفه در حال چرخش هستند، انتقال سیالات حیاتی مانند بخار، آب، روغن یا هوا بین بخشهای ثابت و دوار، یک چالش مهندسی بزرگ است. اینجاست که روتاری جوینت برای شفت های متحرک به عنوان یک قطعه کلیدی و حیاتی وارد میدان میشود. انتخاب نادرست یا خرابی این قطعه، تنها یک نشتی ساده نیست؛ بلکه میتواند به اتلاف انرژی، کاهش کیفیت محصول، توقفهای پرهزینه خط تولید و حتی خطرات ایمنی جدی منجر شود. درک عمیق این قطعه، سرمایهگذاری مستقیمی در پایداری و بهرهوری مجموعه صنعتی شماست.
این راهنمای جامع از طرف تیم متخصصین دقیق اتصال، به شما کمک میکند تا با دیدی باز و دانشی کامل، بهترین انتخاب را برای نیازهای خود داشته باشید و با نگهداری صحیح، عمر مفید این قطعه حیاتی را به حداکثر برسانید. ما معتقدیم یک روتاری جوینت باکیفیت مانند روتاری جوینت رادان، بیش از یک قطعه یدکی، یک شریک قابل اعتماد در فرآیند تولید شماست.
کالبدشکافی یک قطعه مهندسی: اجزای کلیدی روتاری جوینت برای شفت های متحرک
برای درک عملکرد و اهمیت یک روتاری جوینت برای شفت های متحرک، باید به اجزای داخلی آن نگاهی دقیق بیندازیم. عملکرد بینقص این قطعه، حاصل هماهنگی و کیفیت بالای تکتک اجزای آن است.
پوسته (Housing) و روتور (Rotor)
این دو بخش، بدنهی اصلی و متحرک روتاری جوینت را تشکیل میدهند. پوسته به لولهکشی ثابت سیستم متصل شده و روتور همراه با شفت ماشین میچرخد. جنس این قطعات، بسته به نوع سیال، فشار و دمای کاری، از چدن، فولاد یا فولاد ضد زنگ انتخاب میشود تا حداکثر مقاومت را در برابر خوردگی و فرسایش تضمین کند.
سیستم یاتاقانبندی (Bearing System)
وظیفه این سیستم، تضمین چرخش نرم و بدون لرزش روتور است. در کاربردهای استاندارد از بلبرینگهای ساچمهای استفاده میشود. اما در شرایط سخت مانند انتقال بخار با دمای بالا، یک چالش بزرگ وجود دارد: گریس داخل بلبرینگهای معمولی در دمای بالا پخته شده و خاصیت روانکاری خود را از دست میدهد که این امر منجر به قفل شدن و خرابی زودهنگام روتاری جوینت میشود. راهحل مهندسی پیشرفته در محصولات باکیفیتی مانند روتاری جوینت رادان، استفاده از بوشهای گرافیتی-کربنی است.1 این بوشها خاصیت خود-روانکاری دارند و در دماهای بالا بدون نیاز به گریس، عملکردی پایدار و طولانیمدت را تضمین میکنند.
پکیج آببندی (Sealing Package)
این بخش، قلب روتاری جوینت و مهمترین عامل در جلوگیری از نشتی است. در شرایط فشار و دمای بالا، آببندهای ساده مانند اورینگها کارایی ندارند. فناوری برتر در این زمینه، استفاده از آببند مکانیکی بالانس شده (Balanced Mechanical Seal) است.1 در یک آببند معمولی (Unbalanced)، تمام فشار سیستم، سطوح آببندی را به یکدیگر میفشارد. این فشار بالا باعث ایجاد اصطکاک شدید، تولید حرارت و سایش سریع سطوح میشود. اما در طراحی بالانس شده، بخشی از این نیروی فشاری به صورت هیدرولیکی خنثی میشود. این مکانیزم هوشمندانه، فشار تماسی بین سطوح را به حداقل رسانده، اصطکاک را کاهش میدهد و در نتیجه، عمر مفید آببند و کل قطعه را به طور چشمگیری افزایش میدهد.
انواع روتاری جوینت برای شفت های متحرک: کدام یک برای شما مناسب است؟
انواع روتاری جوینت برای شفت های متحرک: کدام یک برای شما مناسب است؟هیچ راهحل یکسانی برای تمام کاربردها وجود ندارد. انتخاب نوع صحیح روتاری جوینت برای شفت های متحرک نیازمند درک دقیق از نیازهای فرآیند شماست. روتاری جوینتها عمدتاً بر اساس دو معیار اصلی طبقهبندی میشوند:
۱. طبقهبندی بر اساس پیکربندی جریان
- تکجریانه (Monoflow): این نوع دارای یک کانال برای ورود یا خروج سیال است و برای کاربردهای ساده مانند انتقال آب خنککننده به یک غلتک استفاده میشود.
- دوجریانه (Duoflow): این مدل دارای دو کانال مجزا برای ورود و خروج همزمان سیال از طریق یک روتاری جوینت است. این طراحی برای سیستمهای گرمایشی با بخار حیاتی است. بخار از یک کانال وارد سیلندر دوار شده و آب کندانس (آب حاصل از تقطیر بخار) باید به طور مداوم از کانال دیگر خارج شود.1 تجمع آب کندانس در سیلندر مانند یک لایه عایق عمل کرده و راندمان انتقال حرارت را به شدت کاهش میدهد که نتیجه آن افت کیفیت محصول و افزایش مصرف انرژی است.
۲. طبقهبندی بر اساس سیستم پشتیبانی
- خودنگهدار (Self-Supported): این روتاری جوینت مستقیماً روی شفت ماشین نصب شده و توسط یاتاقانهای داخلی خود پشتیبانی میشود. این مدلها برای سرعتهای متوسط مناسب هستند اما یک نکته نصب حیاتی دارند: حتماً باید با شلنگهای انعطافپذیر به لولهکشی متصل شوند.1 اتصال با لوله صلب، هرگونه ناهماهنگی یا لرزش را مستقیماً به یاتاقانهای روتاری جوینت و حتی یاتاقان اصلی ماشین منتقل کرده و باعث خرابی فاجعهبار و زودهنگام هر دو میشود.
- با پشتیبانی خارجی (Externally-Supported): در این طراحی، بدنه روتاری جوینت با استفاده از بازوهای نگهدارنده به شاسی ماشین متصل میشود. این ساختار، وزن و لرزشهای احتمالی را از روی مکانیزم آببندی برداشته و آن را کاملاً ایزوله میکند. به همین دلیل، این نوع برای کاربردهای سنگین، سرعتهای بسیار بالا و ماشینآلات با لرزش زیاد، مانند خشککنهای ماشینآلات کاغذسازی، ایدهآل است.1
جدول مقایسه فنی انواع روتاری جوینت
برای کمک به فرآیند خرید روتاری جوینت، جدول زیر یک مقایسه کاربردی بین مدلهای مختلف ارائه میدهد.
| نوع مدل (Model Type) | سیستم پشتیبانی (Support) | فناوری آببندی (Seal Tech) | فشار کاری (Pressure) | سرعت دورانی (Speed) | کاربردهای ایدهآل و صنایع | مزیت کلیدی |
| سری C رادان (Self-Supported) | خودنگهدار | گرافیت کربن | پایین تا متوسط | پایین تا متوسط | نساجی، پلاستیک، ماشینآلات عمومی | نصب آسان، مقرونبهصرفه |
| سری ELSX رادان (High-Speed Self-Supported) | خودنگهدار | آببند مکانیکی بالانس شده | متوسط تا بالا | متوسط تا بالا | ماشینآلات چاپ، کاغذسازی پرسرعت | عملکرد بالا در فضای محدود |
| سری PT2X رادان (Externally-Supported) | با پشتیبانی خارجی | آببند مکانیکی بالانس شده | متوسط تا بالا | بالا | خشککنهای کاغذ، صنایع فولاد | پایداری فوقالعاده، عمر طولانی |
| سری Corrpro رادان (Heavy-Duty) | با پشتیبانی خارجی | آببند فشار بالا | بالا | بالا | ماشینآلات تولید ورق کارتن (Corrugator) | مقاومت در برابر بخار پرفشار و شوک |
راهنمای خرید و معایب انتخاب نادرست
فرآیند خرید روتاری جوینت نباید یک خرید ساده تلقی شود؛ بلکه یک سرمایهگذاری استراتژیک در پایداری خط تولید شماست. قبل از هر اقدامی، پارامترهای زیر را به دقت مشخص کنید:
- سیال: نوع سیال (بخار، آب، روغن، هوا) و خواص آن.
- فشار: حداکثر فشار کاری سیستم.
- دما: حداکثر دمای کاری.
- سرعت: سرعت چرخش شفت (RPM).
- نوع و ابعاد اتصال: سایز و نوع رزوه.
انتخاب یک روتاری جوینت برای شفت های متحرک که ارزانقیمت یا نامتناسب با کاربرد شما باشد، معایب و هزینههای پنهان بسیاری به همراه دارد:
- سایش زودرس آببند: به دلیل استفاده از مواد بیکیفیت یا طراحی غیر اصولی.
- نشتی و توقف تولید: پرهزینهترین پیامد که کل فرآیند را متوقف میکند.
- آسیب به ماشینآلات: انتقال لرزش و فشار به یاتاقانهای گرانقیمت ماشین.
- مصرف بالای انرژی: اصطکاک بالای آببندهای بیکیفیت، گشتاور مورد نیاز برای چرخش شفت را افزایش داده و انرژی را هدر میدهد.
همکاری با یک تأمینکننده معتبر مانند دقیق اتصال، به شما اطمینان میدهد که نه تنها محصولی باکیفیت مانند روتاری جوینت رادان دریافت میکنید، بلکه از مشاوره تخصصی برای انتخاب صحیح و خدمات پس از فروش مانند تعمیرات روتاری جوینت نیز بهرهمند خواهید شد.
افزایش طول عمر: نکات کلیدی استفاده و نگهداری
حتی بهترین روتاری جوینت برای شفت های متحرک نیز برای دستیابی به حداکثر طول عمر، نیازمند نصب و نگهداری صحیح است.
- همراستایی دقیق: عدم همراستایی شفت و روتاری جوینت، اصلیترین عامل خرابی زودهنگام است.
- استفاده از شلنگهای انعطافپذیر: همانطور که اشاره شد، این کار برای مدلهای خودنگهدار حیاتی است تا از اعمال بار جانبی جلوگیری شود.
- فیلتراسیون سیال: ذرات معلق و رسوبات در سیال مانند سمباده عمل کرده و سطوح صیقلی آببند را از بین میبرند.
بسیاری از روتاری جوینتهای مدرن مانند روتاری جوینت رادان به نشانگر سایش آببند (Seal Wear Indicator) مجهز هستند.1 این ویژگی هوشمندانه به تیم نگهداری اجازه میدهد تا به جای تعویضهای زمانبندی شده یا منتظر ماندن برای وقوع نشتی، وضعیت واقعی آببند را به صورت بصری بررسی کنند. این قابلیت، استراتژی نگهداری را از یک رویکرد واکنشی (تعمیر پس از خرابی) به یک رویکرد پیشگیرانه و هوشمند (برنامهریزی برای
تعمیرات روتاری جوینت قبل از وقوع مشکل) تبدیل میکند. این یعنی کاهش هزینهها و حذف توقفهای برنامهریزی نشده.
جمعبندی: سرمایهگذاری بر روی یک روتاری جوینت برای شفت های متحرک، سرمایهگذاری بر روی پایداری تولید است
در نهایت، یک روتاری جوینت برای شفت های متحرک یک قطعه مصرفی ساده نیست، بلکه یک جزء مهندسی دقیق است که نقشی حیاتی در بهرهوری، ایمنی و پایداری فرآیندهای صنعتی شما ایفا میکند. انتخاب یک محصول باکیفیت بر اساس تحلیل دقیق پارامترهای کاری، توجه به فناوریهای پیشرفته مانند آببندهای بالانس شده و نصب و نگهداری اصولی، سرمایهگذاری است که با افزایش زمان کارکرد ماشینآلات، کاهش اتلاف انرژی و افزایش ایمنی، به سرعت باز خواهد گشت. انتخاب یک روتاری جوینت رادان از طریق یک تأمینکننده متخصص مانند دقیق اتصال، تضمینکننده آرامش خاطر و بهرهوری پایدار برای شماست.
آیا شما در صنعت خود با چالشهای مشابهی در انتقال سیال به شفتهای دوار مواجه هستید؟ تجربیات یا سوالات خود را در بخش نظرات با ما در میان بگذارید. کارشناسان ما در دقیق اتصال آماده پاسخگویی و ارائه مشاوره تخصصی به شما هستند.
